機器視覺檢測系統由哪幾部分構成？—

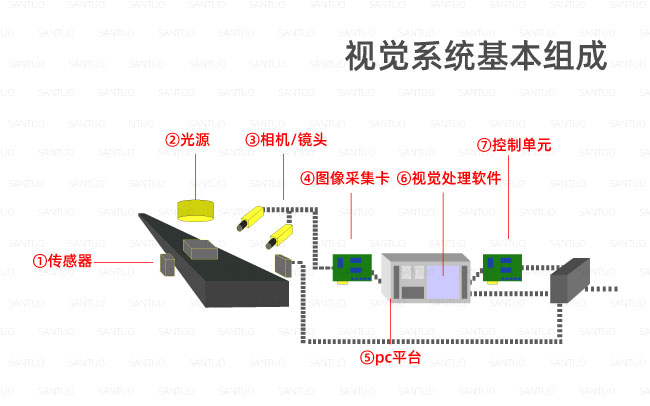

在機器視覺系統上做劃分，我們可以分為幾個部分，分別為：圖像采集、圖像處理及其運動控制部分。典型的基于PC的視覺系統通常由圖的幾部分組成：

① 傳感器：一般用作光纖開關和接近開關的形式出現，用以判斷被檢測物體的位置及其狀態，并且傳輸信息給圖像傳感器實現采集。

② 光源：光源作為輔助視覺成像的必要條件之一，光源的好壞可以說直接決定了成像效果的質量，目前視覺光源有很多，其中LED、高頻螢光、光纖鹵素等都是很容易獲得的。

③ 相機/鏡頭：視覺相機是系統的成像設備，通常在視覺系統中都會由一套或多套的視覺相機來組成。

④ 圖像采集卡：圖像采集卡一般以插入卡的形式安裝保存在PC當中，他的工作主要是根據把視覺相機采集的圖像傳輸給計算機。它將來源于相機的模擬或數字信號轉化成相應形式的圖像數據流分析，及其它可以操縱相機的一些參數。

⑤ PC平臺：計算機是一個PC式視覺系統的關鍵，傳輸過來的視覺圖像在這里實現圖像數據的處理和大部分的邏輯操縱。為了減少處理時間和抗干擾能力，勢必要選擇工業級的計算機。

⑥ 視覺處理軟件：機器視覺軟件用以完成輸入的圖像數據的處理，隨后根據相應的計算算出結果，這個輸出的結果可能是PASS/FAIL信號、坐標位置、字符串等。

⑦ 操縱單元：一旦視覺軟件完成圖像分析（除非僅用于監控），隨后需要和外部單元實現通信以完成對生產過程的操縱。

以上的7點是針對PC視覺系統由幾部分組成，但在實際的應用場景中，針對不同的場合和檢測物體都會由不同的增加或遞減功能。
