表面缺陷檢測關于光的分析

在機器視覺中，表面缺陷檢測一直是整個行業的技術難題。有時候我們?yōu)榱藱z測光面材料上的污垢或者劃痕等，一般回采用同軸光，高角度，低角度和背光等這幾種手段。

這種方法通常對硬劃痕有明顯的效果，但是某些工件對表面的要求較高，而對一些軟劃痕的效果通常不是很明顯。根據我們的日常工作經驗，機器視覺中的大多數渲染都是通過低角度或高角度呈現的。對于劃痕，我們提出了兩種基于低角度和高角度的解決方案。

行業應用：

玻璃，金屬，液晶面板，手機屏幕，塑料等的表面檢查

低角度法：

機器視覺行業通常使用低角度方法進行劃痕檢測，如下圖所示：

在檢測到缺陷之前，我們首先需要了解缺陷是如何形成的，以及對我們的工作有哪些提示和幫助。刮擦的形成基本上是由于兩個物體彼此直接接觸，并且由于外力引起的相對位移會導致刮擦。以上信息表明劃痕是有方向性的。

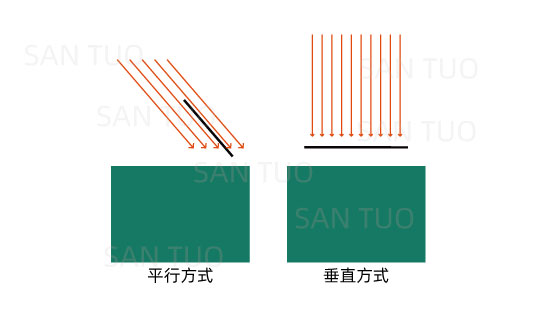

考慮低角度照明效果時，如果我們使用與劃痕平行的一組光線來照亮它（如左下圖所示），則劃痕會被光線模糊，并且這種影響在劃痕中并不明顯。圖片; 如果使用一組垂直于劃痕的光束，則該劃痕將通過，該劃痕將被該光突出顯示，并且效果在圖像中非常明顯（如下圖所示）。

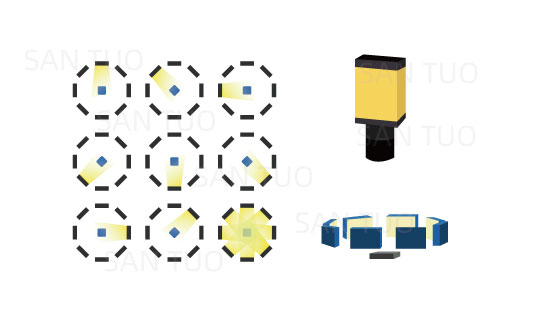

通過以上分析，我們使用八個條形光源對工件進行分時，并設計以下照明方案（如下所示）：

環形光源分為八個控制通道，分時曝光和八個連續采集。最后，使用軟件算法疊加所有缺陷，最后以高標準測試工件表面的劃痕。

高角度法：

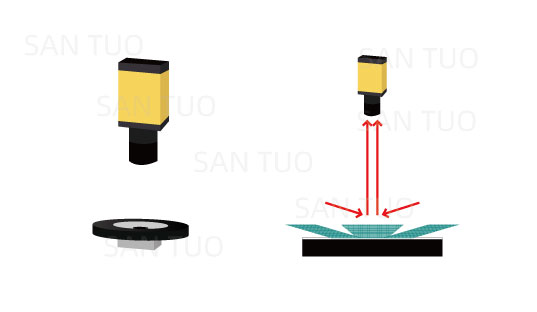

根據經驗，在同軸光的柔和劃痕作用下，光源的工作距離越高，效果越明顯。但是，在相同的光源下，光源的工作距離較大，并且光源的發光面越小，光源的亮度就會相應地降低，效果和實際情況就不可能同時兼顧。

在許多情況下，我們的生產線員工在目視檢查產品表面信息時會使用熒光燈。仔細觀察的人會發現，肉眼檢測方法通常是將熒光燈投射到產品中，然后擺動產品以使熒光燈的陰影在產品內部移動。這樣，光斑照亮了產品的一部分，從而將信息反射到產品的表面上，從而人眼可以清楚地確定產品是否有缺陷，并且還可以容易地看到微弱的缺陷。

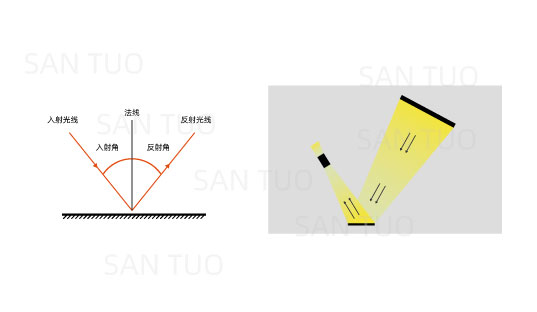

根據上面的描述，對于鏡面反射工件，根據光反射的規律（如左下圖所示），在右下圖中使用照明方法形成鏡面反射效果可以很好地解決這個問題。
