全自動燈檢機的技術應用要領解析

全自動燈檢機最早是應用了醫療制藥行業，他能幫助藥企提高產能以及有效控制出廠產品的質量，降低事故風險，提高企業效益。

全自動燈檢機是借助工業視覺相機和計算的圖像分析技術來達到對產品內異物、殘缺、遺漏等檢測。同時，借助高速相機和智能照明系統對正在運轉的高速動態圖像進行采集拍攝分析。現在工業視覺檢測技術以及相當成熟，這種檢測效果高、檢測效果準確是他的根本優勢所在。

下面我們來簡單聊一聊全自動燈檢機的相關技術分析是怎么樣的：

全自動燈檢機利用數字信號處理器和現場編程功能進行圖像信息處理的先進圖像識別系統，對待檢測的圖像信息和技術精度要求嚴格。人員在全自動燈檢機環節，首先要明確其技術特點，掌握全自動照明檢測技術運用方案，加強數字圖像處理，通過有效仿真試驗，及時掌握燈檢機關鍵技術，迅速完成圖像采集識別，促進全自動燈檢機的廣泛運用。

一、全自動燈檢機的主要特點

1、自動燈檢機的優勢

注射劑中的異物(點狀物、2mm以下的短纖維和塊狀物等微細異物，生物化學藥品和生物制品半透明的不到約1mm的微細蛋白質棉狀物和蛋白質顆粒等微細異物，人工判斷，除了另有規定)，裝量、密封瓶的壓蓋的張力有很大的柔軟性，但缺點多，主觀大、漏檢率高、效率低( 20-50支/分鐘)不能連續生產(連續1小時休息15分鐘) [1]。能有效地克服這些缺點，并且運營維護成本低的自動燈檢機表現出了顯著的優點。

2、全自動燈檢測技術特點

在檢測過程中能夠?qū)崿F(xiàn)自動化，相應的作業人員需要掌握高度的編程語言和計算機運用技能，將檢測對象產品對準檢測站，逐瓶進行高速的圖像采集和處理，迅速得到檢測結果。工作人員可以通過簡潔的界面看到各相機的圖像采集和處理過程，實現全過程監控，保證照明檢測過程的可視化、自動化，以此方式更好地滿足產品檢測的要求[2]。

口服液燈檢

二、全自動燈檢機的技術要點分析

1、系統構成原理

圖像識別系統是全自動照明檢測技術的主要內容，采用數字圖像技術的非接觸式，快速高效地檢測產品質量。所述檢測器使用金屬氧化物半導體、傳感器等設備來及時收集目標圖像信息，使用異物識別算法確定目標產品的質量是否合格，發送圖像信息信號，并且在其中主要依賴于執行裝置。圖像識別系統具有適應性強、測量范圍廣、保存和管理容易、精度高等顯著優勢，在實際工作中，人們?yōu)榱诉M(jìn)一步提高圖像識別系統的實時性和高精度，分解和分階段進行檢測任務，也可以將圖像識別系統按每個模塊分為圖像收集模塊、以前可以分為數據緩沖器模塊、圖像處理模塊、圖像傳感器模塊5個部分，對圖像識別系統有更深的認識。

2、光機電一體化控制

全自動照明檢測體現了光電機械一體化系統的設計，例如在全自動照明檢測環節的結構設計中，工作人員根據每日工作量?jī)?yōu)化系統結構設計，及時調整系統設計參數，拍攝序列圖像，及時掌握異物處理所需的時間在系統運行中，人采用計算機控制模型，加強產品的圖像分析、處理和判斷，快速完成高強度機械作業，利用速度傳感器和伺服系統進行動作信號反饋，科學控制相應的光源。工藝控制計算機與通信設備同時運行，人員立即用相機進行站點檢測、光源點控制，取得背光的閃光燈時間，及時記入圖像信息采集卡，利用計算機系統的總線訪問功能，及時判斷產品合格與否，進一步提高光電一體化控制系統的功能。

3、激光復合照明系統

在機器視覺系統運行中，及時加強光源照明系統的設計，通過高清晰度圖像檢測，工作人員廣泛利用光源照明系統，快速完成目標圖像采集和處理。常見的光源控制系統為鹵素?zé)簟ED燈、熒光燈等，燈檢以LED燈為機械視覺光源，LED機械視覺光源與其他光源的最大區別在于光源使用壽命長、運行成本低、同時發熱少、響應速度快

4、技術運用要點

全自動照明檢測技術主要依賴于數字圖像技術，采用先進的圖像處理技術，進行液瓶異物的有效狀態檢測，其檢測精度和速度遠遠超過普通技術[5]。例如在全自動照明檢查技術的運用中，利用圖像收集系統實時收集處理高分辨率的圖像信息，利用圖像處理算法，提高檢查結果的精度，根據系統設計性能指標，在要求被檢查對象的圖像的分辨率為640×480以上的同時，科學地檢測30微米的雜質。

5、視頻圖像技術

圖像采集是圖像識別的第一步，工作人員目前廣泛應用圖像識別技術，開展全自動照明檢測，關注系統整體性能，及時分析采集系統的單元信息。

通過電荷耦合元件、圖像處理器，降低燈檢中的噪聲污染，作業人員實時掌握燈檢中的動態信息，檢測系統保證高靈敏度，例如利用圖像傳感器，迅速完成圖像攝影和圖像信息處理等任務，發揮圖像傳感器的高精度優勢，有效檢測對象，傳感器達到130萬像素1280H×1024V，每個像素時鐘可以同時輸出8位數據格式的圖像。

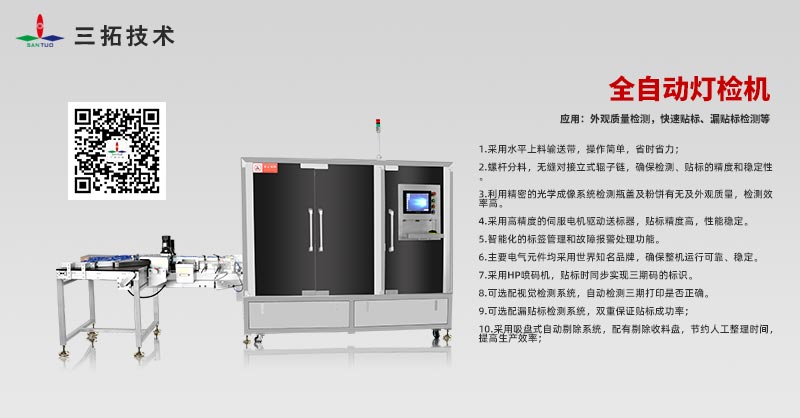

全自動燈檢機

6、預處理技術

利用硬件描述語言對軟件系統進行模塊設計，將軟件系統分為幾個相對獨立的功能模塊，實時掌握入口和出口的技術參數，模塊之間的組合方便靈活。
利用模塊讀取芯片信息，采用主動串行方式實現軟件應用速度加載，提示系統立即進入動作模式，圖像傳感器內部寄存器便于時鐘信號控制，工作人員立即理解輸出圖像數據，總線
圖像采集獲得彩色圖像，預處理圖像信息，同時采用圖像識別算法提高預處理工作效率，圖像識別關注邊緣檢測和特征提取兩個部分，將采集到的數據立即傳遞到內部集中中心，獲得完整的像素點。在邊緣檢測算法在目標對象檢測中的應用需要利用形態學、直線擬合等方法，例如結合邊緣檢測算法與形態學，工作人員通過快速獲得液位上各像素點的信息，得到對應的坐標信息，平滑求出坐標平均值[6]。

7、關鍵技術運用案例

全自動燈檢機在檢測某產品前，首先由生產廠家根據自己的生產情況篩選出所有已知的不合格樣品，樣品所占比例按實際生產統計的比例設定，一般不合格品數量為80個(全部是內容物還是外觀)，未檢測的產品為170個，外觀不合格品和液體部不合格當合格瓶和不合格品通過燈檢機時，燈檢機拍攝所有產品，處理器讀取照片，按照照片的明暗度劃分檢查區域，讀取區域內的產品照片是否合格的精度單位為像素。設備照片可獲得各種產品的像素值。因?yàn)楹细衿泛筒缓细衿吩谙鄳?yīng)的檢查項目中出現的像素值不同，所以可以在合格瓶和不合格品的像素值之間設定檢查閾值，當檢查結果超過閾值時，設備將產品定義為不合格品，進行圖像信息處理。閾值設定完成后，設備需要進行KNEPP測試，首先選擇檢查水平高、中、低共5-10人進行不合格品和未檢查品的混合檢查，每人進行10次檢查，得到每個產品檢查的平均次數，將產品放在設備連續檢查10次將設備的檢查次數與人工檢查次數進行比較，該測試的目的是驗證設備設定的檢查標準和使用廠家的人工檢查標志的適合度。設備檢驗標準略高于人工檢驗標準。檢查中，由于檢查方式為照片放大檢查，產品中存在的缺陷擴大，人工檢查可能無法人工檢查微小缺陷。同時，液體中的氣泡被誤認為是異物的概率變高了。在使用設備之前，必須對失敗樣本進行設備檢查。設備可對不合格樣品全部進行檢查，證明設備的檢查功能正常，可正常使用。如果無法檢查所有樣品，則必須檢查設備檢查功能是否仍然滿足使用要求。在再檢查時能夠檢測出所有不合格的樣品。

綜上所述，首先了解自動燈檢機的優勢和主要特點，深入了解全自動照明檢測技術，了解系統結構原理和關鍵技術要點，促進全自動照明檢測技術的有效運用。采用先進的圖像處理技術，對液瓶異物進行有效狀態檢測，檢測對象圖像分辨率為640×480以上，實時掌握燈檢測中的動態信息，快速獲取液位各像素點的信息，基于技術優化，提高了全自動燈檢測技術。
